Em muitos processos industriais, o tanque ou o reator recebe a maior atenção: capacidade, material, acabamento, camisa de aquecimento. Mas o que acontece dentro dele depende, em grande parte, de outro componente: o sistema de agitação.
É a agitação que define se o produto vai ser misturado de forma uniforme, se os sólidos vão permanecer em suspensão, se o calor vai ser distribuído adequadamente e se a reação vai ocorrer como projetado.
Por isso, a escolha dos agitadores industriais não deve ser tratada como um detalhe de projeto. O tipo de elemento agitador, a velocidade, a potência, a posição no tanque e as características do produto precisam ser avaliados em conjunto.
Neste artigo, você vai entender como funciona um sistema de agitação, conhecer os principais tipos de agitadores e ver quais critérios ajudam a escolher a configuração mais adequada para cada processo.
O que é um sistema de agitação industrial?
Um sistema de agitação industrial é o conjunto de componentes responsável por movimentar o produto dentro de um tanque ou reator. Em geral, ele é formado por:
- motor e redutor, que fornecem rotação e torque;
- eixo, que transmite o movimento;
- elemento agitador, como âncora, impelidor ou turbina;
- sistema de vedação ou acoplamento, que faz a ligação entre o acionamento e o interior do equipamento;
- tanque ou reator, cuja geometria também influencia o comportamento do fluxo.
O desempenho não depende de uma peça isolada. Ele resulta da combinação entre todos esses elementos e o produto que está sendo processado.
Para que serve a agitação em um processo industrial?
A agitação pode ter diferentes objetivos dentro da mesma planta. Entre os principais estão:
- Homogeneização: reduzir diferenças de concentração ou temperatura dentro do tanque;
- Suspensão de sólidos: manter partículas distribuídas no líquido, evitando decantação;
- Incorporação de componentes: adicionar líquidos ou pós ao produto de forma controlada;
- Troca térmica: renovar o produto junto às paredes aquecidas ou resfriadas, favorecendo a transferência de calor;
- Apoio a reações: manter reagentes em contato e distribuir temperatura;
- Dispersão e emulsificação: quando há necessidade de maior intensidade de cisalhamento.
Cada objetivo pede características diferentes do agitador. Um elemento ideal para circular um líquido pouco viscoso pode não ser adequado para um produto pastoso, por exemplo.
Como funciona um agitador industrial?
O agitador transfere energia mecânica ao produto. Ao girar, o elemento agitador cria um padrão de escoamento dentro do tanque, e esse padrão determina como o material circula.
De forma simplificada, o fluxo gerado pode ser:
- axial, quando o produto é movimentado principalmente na direção do eixo, de cima para baixo ou o inverso;
- radial, quando o produto é empurrado do centro em direção às paredes;
- tangencial, quando o produto acompanha o giro do agitador.
Esses padrões se combinam com a geometria do tanque. Em muitos projetos, por exemplo, o formato do fundo, a posição do eixo e a presença de elementos internos influenciam a circulação e a formação de vórtice.
Quais são os principais tipos de agitadores industriais?
Não existe um agitador universal. Cada tipo foi desenvolvido para determinadas condições de produto e processo. A seguir estão os principais.

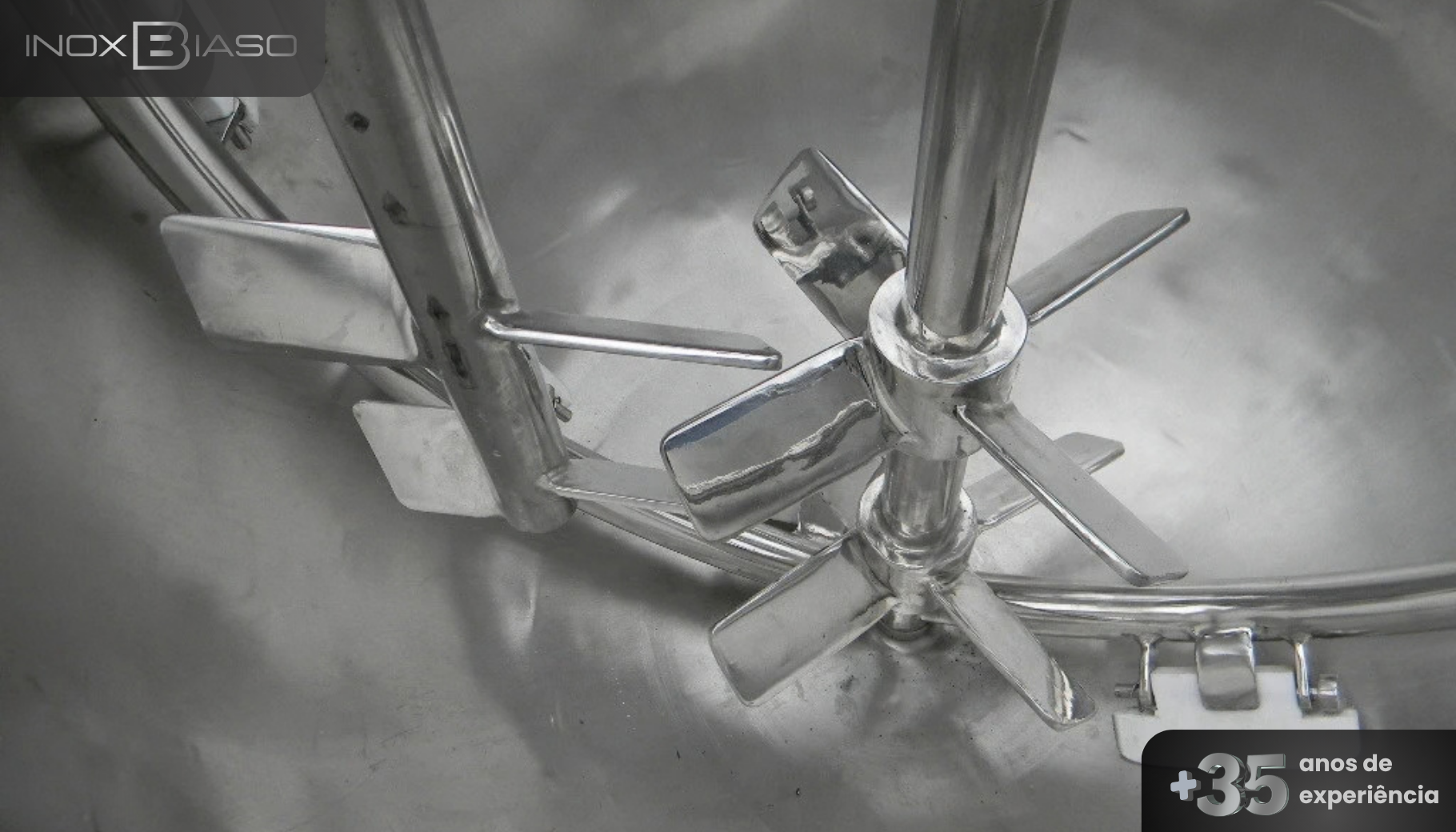

Agitador tipo âncora
O agitador tipo âncora tem um formato que acompanha o contorno interno do tanque e trabalha próximo à parede.
Por essa característica, costuma ser considerado para produtos de maior viscosidade, nos quais é importante movimentar o material próximo às paredes. Em tanques e reatores com camisa, isso ajuda a renovar o produto na região de troca térmica.
Pode ser uma boa opção para processos como cremes, pastas, géis e outras formulações mais viscosas, dependendo da aplicação.

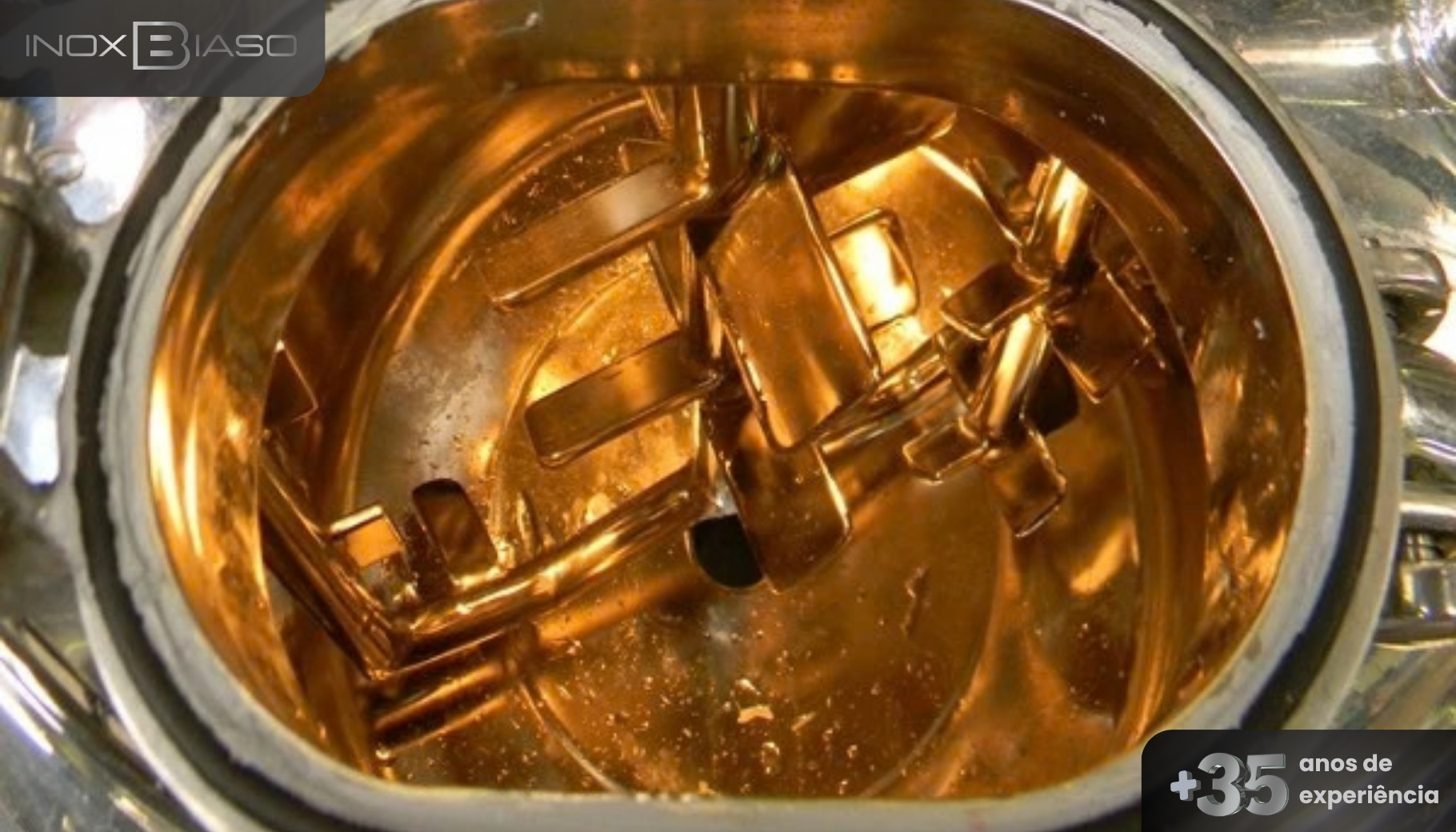

Agitador tipo impelidor
Os impelidores, que incluem hélices e elementos com pás inclinadas, são amplamente utilizados para promover circulação do produto no tanque.
Em geral, geram um fluxo predominantemente axial e são considerados para produtos de viscosidade baixa a moderada, em aplicações como homogeneização, manutenção de suspensões e mistura de líquidos.
A escolha entre diferentes geometrias de impelidor depende do volume do tanque, da viscosidade, da necessidade de suspensão e do tempo de mistura esperado.

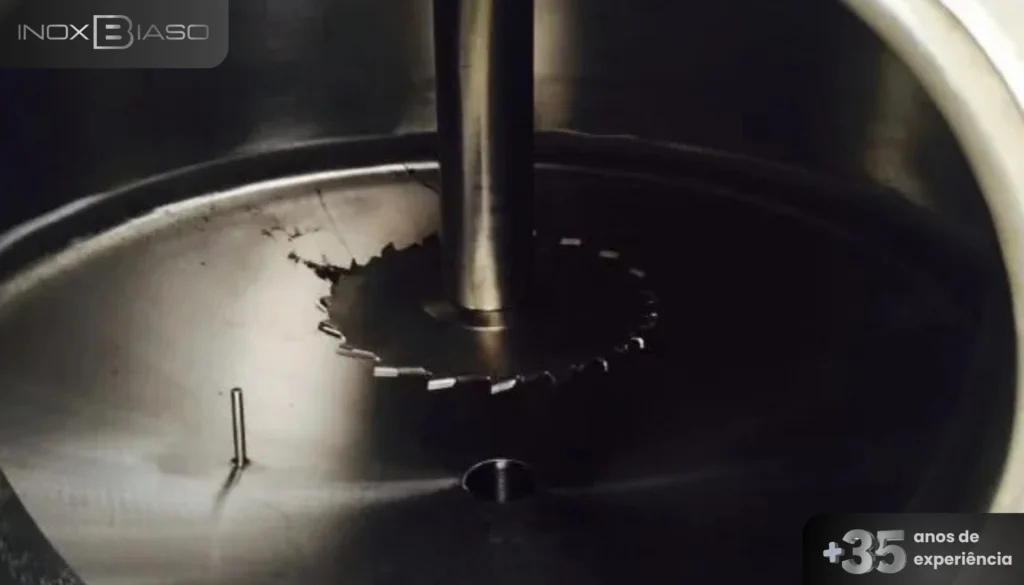

Turbina de agitação e turbina cisalhadora
As turbinas normalmente geram fluxo radial e podem aplicar maior intensidade de cisalhamento ao produto do que impelidores de circulação.
A turbina cisalhadora é indicada quando o processo exige esse maior cisalhamento, como na dispersão de componentes, na quebra de aglomerados ou em determinadas etapas de emulsificação.
Quando o objetivo principal é dispersar pós em líquidos com alta energia, vale também entender a diferença para os dispersores industriais, tema tratado em outro artigo do nosso blog.

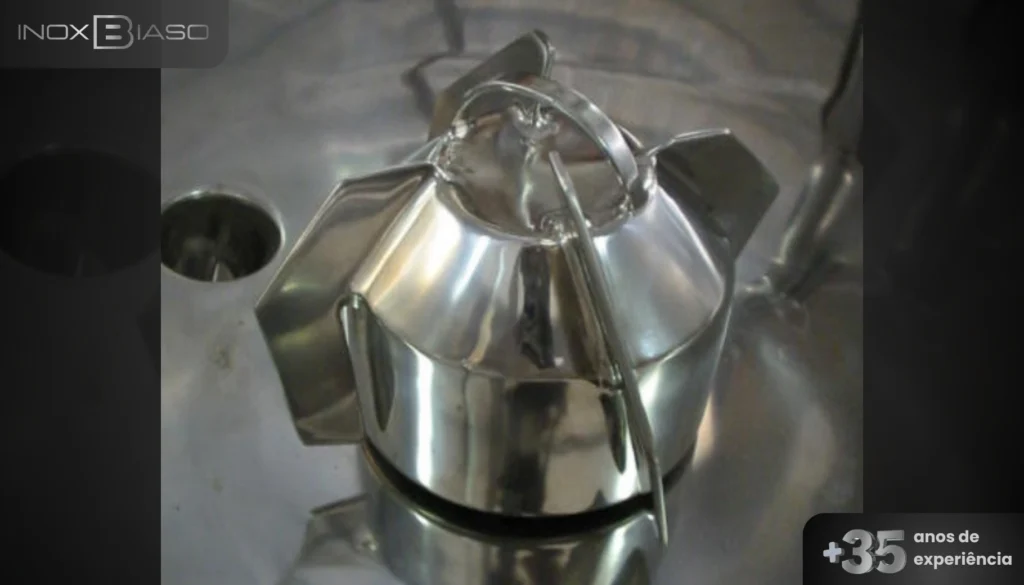

Agitação magnética
Na agitação magnética, o movimento é transmitido por acoplamento magnético, sem a necessidade de um eixo atravessando a parede do equipamento com selo mecânico.
Essa configuração é considerada em processos que exigem maior controle de contaminação e menor risco de vazamento, como aplicações sanitárias, farmacêuticas e biotecnológicas.
Há, porém, limites a considerar, como torque, viscosidade do produto e volume do equipamento. Por isso, a adequação precisa ser avaliada em cada projeto. Para entender melhor esse tipo de solução, veja também nosso artigo sobre o agitador magnético.
Por que o padrão de fluxo importa tanto?
Dois agitadores com a mesma potência podem produzir resultados muito diferentes, porque o padrão de fluxo muda.
Um elemento que gera boa circulação pode não oferecer o cisalhamento necessário para dispersar um pó. Já um elemento de alto cisalhamento pode não ser a melhor escolha para circular grandes volumes de produto pouco viscoso.
Por isso, a pergunta inicial não deve ser “qual agitador é melhor?”, e sim “o que precisa acontecer dentro do tanque?”.
Como escolher um agitador industrial?
A escolha deve partir do processo, não do equipamento. Os principais critérios são:
1. Características do produto
Viscosidade, densidade, presença de sólidos, tendência à formação de aglomerados, sensibilidade ao cisalhamento e à temperatura influenciam diretamente a escolha do elemento agitador.
2. Objetivo da agitação
Homogeneizar, suspender sólidos, dispersar, emulsificar ou apoiar uma reação são objetivos diferentes e podem levar a configurações diferentes.
3. Viscosidade ao longo do processo
Alguns produtos mudam de viscosidade durante o processamento, seja pela temperatura, seja pela adição de componentes. O agitador precisa funcionar nas condições mais exigentes do processo, e não apenas no início.
4. Geometria do tanque ou reator
Diâmetro, altura, formato do fundo, posição do eixo e presença de elementos internos afetam o fluxo. O agitador não deve ser definido separadamente do equipamento.
5. Velocidade e potência
Aumentar a rotação nem sempre melhora o processo. Velocidade, diâmetro do elemento, potência e torque precisam ser dimensionados em conjunto.
6. Troca térmica
Em reatores e tanques com camisa, o agitador também influencia a transferência de calor. Isso é especialmente importante em processos de aquecimento, resfriamento ou reação.
7. Requisitos sanitários e de limpeza
Em aplicações alimentícias, cosméticas e farmacêuticas, o projeto precisa considerar acabamento, facilidade de limpeza e vedação. A escolha entre eixo com selo mecânico e acoplamento magnético, por exemplo, deve levar isso em conta.
Sobre a vedação em reatores, leia também: selo mecânico e a segurança de reatores químicos.
Agitador, dispersor e misturador: qual a diferença?
Os termos costumam ser usados como sinônimos, mas podem representar funções diferentes.
| Equipamento | Função predominante |
|---|---|
| Agitador | Movimentar e circular o produto em tanques e reatores |
| Dispersor | Incorporar e dispersar sólidos ou fases, com maior intensidade de cisalhamento |
| Misturador | Combinar componentes, em geral com geometrias e configurações próprias para cada tipo de produto |
Na prática, um mesmo equipamento pode combinar funções. Um tanque misturador, por exemplo, pode reunir agitação e outros recursos conforme o projeto.
Para conhecer as linhas disponíveis, veja nossos misturadores industriais em aço inox.
Agitação em tanques e reatores
Em reatores, a agitação costuma ter papel ainda mais crítico. Além de misturar, ela precisa distribuir temperatura, manter reagentes em contato e responder às condições de operação, como pressão e aquecimento.
Por isso, o sistema de agitação faz parte do dimensionamento do reator industrial em aço inox, e não apenas de um acessório. Os reatores podem ser projetados com agitação do tipo âncora, impelidor ou turbina, conforme o produto e o processo.
Em quais indústrias os agitadores são utilizados?
Sistemas de agitação aparecem em praticamente todos os setores que processam líquidos, pastas e suspensões:
- Indústria química: reações, soluções, suspensões e formulações;
- Indústria farmacêutica: preparo de soluções, suspensões e semissólidos;
- Indústria cosmética: cremes, loções, géis e emulsões;
- Indústria alimentícia: xaropes, molhos, sucos e outras preparações;
- Biotecnologia: processos com maior exigência de controle e contaminação;
- Veterinária e higiene pessoal: formulações líquidas e semissólidas.
Quando o sistema de agitação precisa ser personalizado?
Muitos processos não se encaixam em uma configuração padronizada. Quando há produtos de viscosidade variável, requisitos sanitários específicos, necessidade de troca térmica eficiente ou exigências de cisalhamento, o sistema pode precisar ser desenvolvido sob medida.
Um projeto personalizado pode considerar:
- tipo e geometria do elemento agitador;
- potência, velocidade e torque;
- posição e altura do eixo;
- sistema de vedação ou acoplamento;
- acabamento e polimento sanitário;
- sistema de elevação ou basculamento;
- integração com camisa, serpentina e instrumentação.
Em alguns casos, testes em escala piloto podem ajudar a validar a configuração antes da fabricação do equipamento final. Conheça também o reator piloto.
Para equipamentos fora do padrão, veja nossos projetos especiais. E lembre-se de que, em equipamentos personalizados, as definições de projeto também precisam ser registradas na documentação técnica.
Erros comuns na escolha do agitador
Alguns problemas se repetem na especificação:
- escolher o agitador só pela potência do motor;
- considerar apenas a viscosidade inicial do produto;
- ignorar a geometria do tanque;
- usar o mesmo elemento para objetivos diferentes, como circular e dispersar;
- não considerar a limpeza e o acabamento sanitário;
- definir o agitador separadamente do equipamento.
Uma especificação inadequada pode resultar em mistura insuficiente, tempo de processo maior, formação de zonas mortas, dificuldade de troca térmica e resultados diferentes entre lotes.
Conclusão: o agitador certo depende do processo
Agitadores industriais cumprem funções diferentes: circular, suspender, dispersar, trocar calor e apoiar reações. Âncora, impelidor, turbina e agitação magnética são soluções distintas, e nenhuma é a melhor para todos os casos.
A escolha adequada começa pelo entendimento do produto, do objetivo da agitação e do equipamento em que o sistema será instalado. Quando esses fatores são analisados em conjunto, o resultado é um processo mais consistente e alinhado ao que a produção precisa.
FAQ: perguntas frequentes sobre agitadores industriais
O que é um agitador industrial?
É o componente responsável por movimentar o produto dentro de um tanque ou reator, promovendo mistura, suspensão de sólidos, troca térmica e outras funções, conforme o processo.
Quais são os tipos de agitadores industriais?
Entre os principais estão o agitador tipo âncora, o impelidor (hélice ou pás inclinadas), a turbina, incluindo a turbina cisalhadora, e a agitação magnética.
Qual agitador é indicado para produtos viscosos?
O agitador tipo âncora costuma ser considerado para produtos mais viscosos, por trabalhar próximo à parede do tanque. A definição final depende das características do produto e do processo.
Qual a diferença entre agitador e dispersor?
O agitador movimenta e circula o produto. O dispersor trabalha com maior intensidade de cisalhamento para incorporar e dispersar sólidos ou fases.
Como funciona a agitação magnética?
O movimento é transmitido por acoplamento magnético, sem eixo atravessando a parede do equipamento. Essa configuração pode reduzir riscos de vazamento e contaminação, e sua aplicação deve ser avaliada conforme o torque e a viscosidade do produto.
Como escolher um agitador industrial?
Deve-se considerar viscosidade, tipo de produto, objetivo da agitação, geometria do tanque, velocidade, potência, troca térmica e requisitos sanitários.
A Inox Biaso fabrica equipamentos com sistemas de agitação personalizados?
Sim. A Inox Biaso desenvolve equipamentos em aço inox sob medida, incluindo reatores e tanques com agitação do tipo âncora, impelidor ou turbina, conforme a necessidade de cada projeto.
