Garantir a total estanqueidade e mitigar riscos operacionais é o maior desafio na engenharia de processos, e entender o impacto da escolha do selo mecânico na segurança de reatores químicos é vital para evitar acidentes graves. Na indústria química, petroquímica e farmacêutica, os reatores operam frequentemente sob condições extremas de pressão, vácuo e temperaturas elevadas, processando fluidos inflamáveis, corrosivos ou tóxicos. Nesse cenário crítico, o sistema de vedação do eixo de agitação deixa de ser um mero componente de desgaste e passa a ser uma barreira de segurança industrial definitiva.
Uma falha na vedação não significa apenas uma parada não planejada na produção ou a perda de uma batelada cara. Ela pode resultar no vazamento de gases letais para a atmosfera da fábrica, contaminação ambiental e, em casos extremos, explosões catastróficas. Abaixo, analisamos como a especificação correta do selo mecânico protege os ativos e os operadores da sua planta.
1. Por que as Graxetas Tradicionais Não Bastam em Processos Críticos?
No passado, era comum o uso de graxetas compactadas para vedar eixos de misturadores e reatores. Contudo, as graxetas exigem um gotejamento constante do fluido para lubrificação e sofrem desgaste rápido sob alta pressão, gerando folgas.

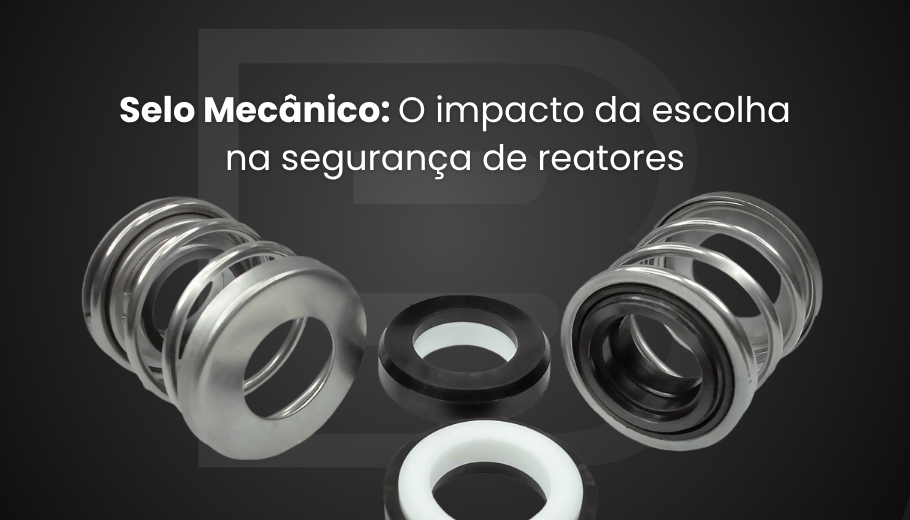

Quando avaliamos o impacto da escolha do selo mecânico na segurança de reatores químicos, fica claro que esse componente elimina a necessidade de vazamento controlado. O selo mecânico utiliza duas faces perfeitamente planas (uma rotativa e uma estacionária) pressionadas por molas e fluidos barreira, criando uma vedação hermética dinâmica que suporta variações bruscas de pressão sem ceder.
2. Tipos de Selo Mecânico e Seus Níveis de Segurança
A engenharia de vedação divide os selos mecânicos para reatores em configurações que variam conforme o grau de periculosidade do produto tratado:
- Selo Mecânico Simples: Indicado para fluidos neutros, de baixa pressão e não tóxicos. Depende do próprio produto para lubrificar as faces de contato.
- Selo Mecânico Duplo (Back-to-Back ou Tandem): É o padrão exigido para reatores químicos perigosos. Ele possui duas barreiras de vedação independentes. Entre elas, circula um fluido de barreira (geralmente água ou óleo neutro) pressurizado. Se a primeira face falhar, o fluido barreira impede que o produto químico escape para o ambiente, disparando um alarme no painel de controle antes que ocorra um acidente.
🛡️ Segurança em Primeiro Lugar: Operar com substâncias voláteis exige projetos robustos e vedações de alta tecnologia. Conheça a nossa linha de reatores industriais em aço inox e descubra como integramos sistemas de vedação avançados para proteger a sua operação.
3. Selo Mecânico Seco vs. Selo Mecânico Refrigerado: Qual a Diferença?
O atrito contínuo entre as faces do selo mecânico gera calor por fricção. Se esse calor não for gerenciado, os elastômeros derretem e as faces trincam por choque térmico. Para resolver isso, existem duas abordagens de engenharia:
Selo Mecânico Seco (Lubrificação a Gás)
Esse modelo é projetado para operar sem nenhum tipo de líquido lubrificante nas faces. Em vez disso, ele utiliza gases inertes (geralmente Nitrogênio) pressurizados. As faces possuem microrranhuras cortadas a laser que, ao girarem, criam um efeito aerodinâmico que afasta minimamente uma face da outra (na escala de mícrons), eliminando o atrito direto.
- Onde utilizar: Indústrias farmacêuticas de injetáveis, biotecnologia e alimentos finos.
- Vantagem principal: Risco zero de contaminação cruzada. Como não há líquido barreira (óleo ou glicerina) circulando no selo, não há perigo de vazamento de lubrificante para dentro do reator, o que arruinaria produtos estéreis de altíssimo valor.
Selo Mecânico Refrigerado (Lubrificação Líquida)
Estes selos operam submersos em um fluido de barreira ou utilizam uma jaqueta de refrigeração externa (castelo de refrigeração) acoplada ao redor do alojamento do selo. O líquido circula continuamente para absorver o calor gerado pelas faces e dissipá-lo para fora da área de reação.
- Onde utilizar: Reatores químicos pesados, processos de polimerização, fabricação de resinas, tintas e qualquer aplicação que trabalhe com temperaturas acima de 120° C ou fluidos altamente abrasivos/viscosos.
- A Regra Crítica da Rotação: Um fator técnico indispensável na engenharia é que, para processos que operam acima de 1750 RPM, a utilização do selo mecânico refrigerado torna-se obrigatória. O calor gerado pela alta rotação destrói faces secas rapidamente.
- Refrigeração na Posição Superior: Além disso, quando o selo refrigerado é instalado na parte superior do reator (no tampo), a gravidade impede que ele retenha líquido de forma natural na zona de atrito. Por isso, é mandatório prever uma linha de água dedicada conectada ao castelo para fazer a refrigeração forçada e contínua do selo, eliminando bolhas de ar e garantindo a troca térmica constante.
4. Fatores Críticos na Especificação do Selo para Reatores
Para neutralizar o impacto da escolha do selo mecânico na segurança de reatores químicos de forma negativa, a engenharia da fábrica deve analisar três variáveis fundamentais antes da compra do ativo:
- Compatibilidade Química dos Elastômeros: Os anéis de vedação secundários (O-rings) precisam resistir quimicamente ao produto e aos solventes de limpeza (CIP). O uso de materiais incorretos (como usar Nitrila onde se exige Viton ou FFKM/Kalrez) faz o anel derreter ou inchar, arrombando a vedação.
- Deflexão e Oscilação do Eixo: Diferente de bombas centrífugas, os eixos de reatores químicos são longos e sofrem grandes forças radiais causadas pela resistência da agitação de fluidos viscosos. O selo mecânico precisa ser projetado especificamente para reatores, suportando essa oscilação sem trincar as faces de carbono, carbeto de silício ou cerâmica.
- Flutuação de Temperatura e Pressão: O selo deve manter a performance tanto em vácuo total (durante a desidratação do produto) quanto sob pressões de vários bar durante a reação química.
Alinhamento Estrutural e Robustez Metalúrgica: A Solução Inox Biaso
Um selo mecânico de última geração — seja seco ou refrigerado com linha de água superior — será completamente inútil se for montado em um reator com desalinhamento estrutural ou fadiga de solda. Vibrações excessivas na base do motor ou na furação do tampo destroem as faces do selo em poucas horas de uso.
Na Inox Biaso, projetamos reatores industriais com foco em estabilidade mecânica absoluta. Nossos tampos torisféricos ou planos são dimensionados com reforços estruturais que eliminam qualquer vibração no castelo de agitação onde o selo fica alojado. Além disso, entregamos equipamentos totalmente adequados às exigências regulatórias da Norma NR-13 (Vasos de Pressão), garantindo que tanto o corpo do reator quanto o seu sistema de vedação operem dentro das margens mais rígidas de segurança internacional.
